Медиаконвертер искробезопасный МИ100

Медиаконвертер искробезопасный МИ100 является стационарным сетевым прибором, обеспечивающим преобразование среды передачи медь – оптика на скорости 100Мбит/с, а также выполняющим функцию соединения элементов локальных сетей и предназначен для работы в условиях подземных выработок рудников и шахт, в том числе опасных по газу и пыли.
Степень защиты корпуса медиаконвертера IP54, при этом в медиаконвертере могут использоваться сетевые разъемы RJ45 двух исполнений: 1 - разъёмы имеют класс защиты IP54; 2 - разъёмы RJ45 имеют класс защиты IP67.

МИ100 имеет Сертификат соответствия требованиям технического регламента таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» на применение в шахтах опасных по газу и пыли.

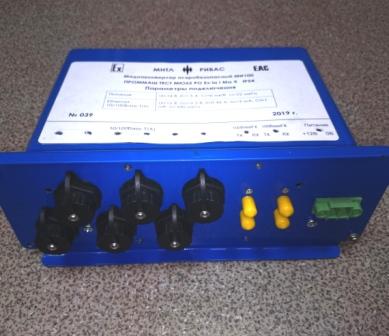

МИ100 Исполнение 1

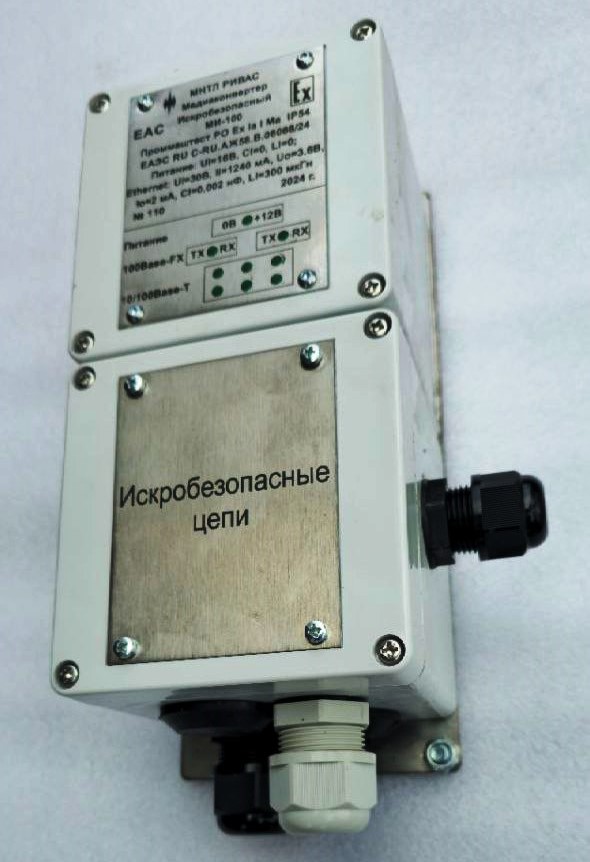

МИ100 Исполнение 2
Основные технические характеристики:
Напряжение питания пост.тока, В 10...16
Ток потребления (включены все порты) при напряжении 12В, мА , не более 400
Порты Ethernet 10/100Base-T (витая пара) 6х RJ45
Порты 100Base-FX (Оптоволокно) 2
Размер таблицы MAC адресов 1000
Размер буфера пакетов, кбит 512
Поддержка Auto-MDI/MDI-X Да
IEEE802.3x (Flow control) Да
VLAN Опционально
Индикация Питание, скорость, активность порта
Установка на DIN рейку Да
Габаритные размеры, мм
Исполнение 1
Исполнение 2

196х138х85
249х161х121
Класс защиты разъемов RJ45
Исполнение 1
Исполнение 2

IP54
IP67
Масса, кг, не более
Исполнение 1
Исполнение 2

1.6
2.5
Рабочие условия эксплуатации:
  • Температура окружающей среды: 0...50 °C
  • Пределы атмосферного давления: 87,8...119,7 кПа
  • Относительная влажность воздуха при 20°C: до 98% с конденсацией влаги

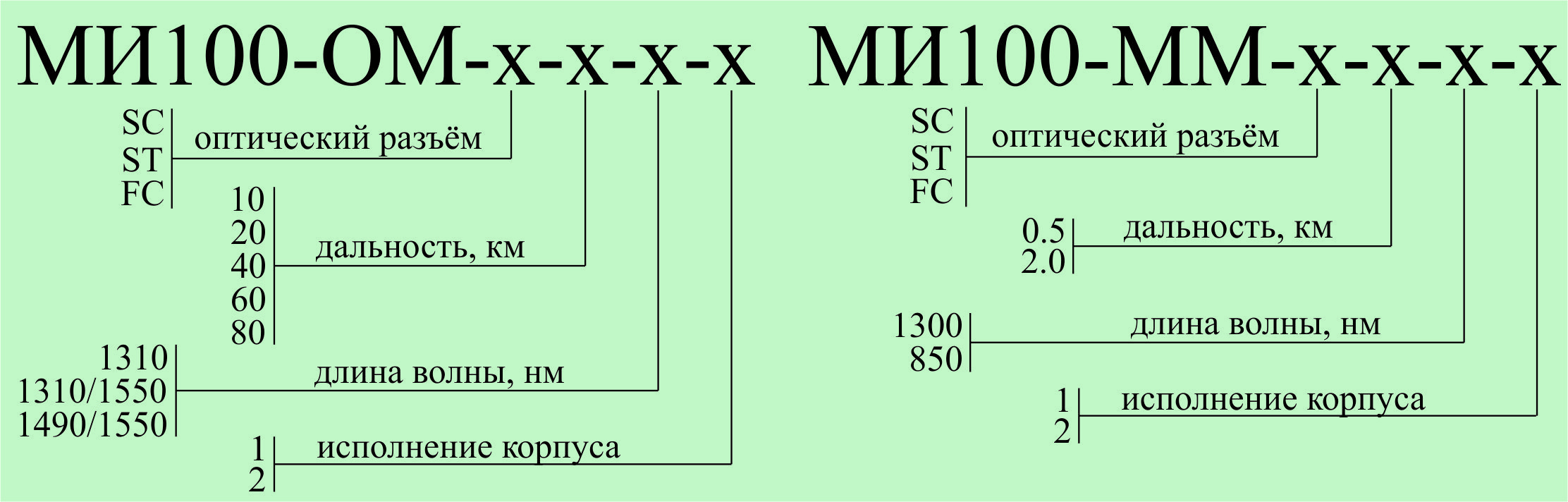

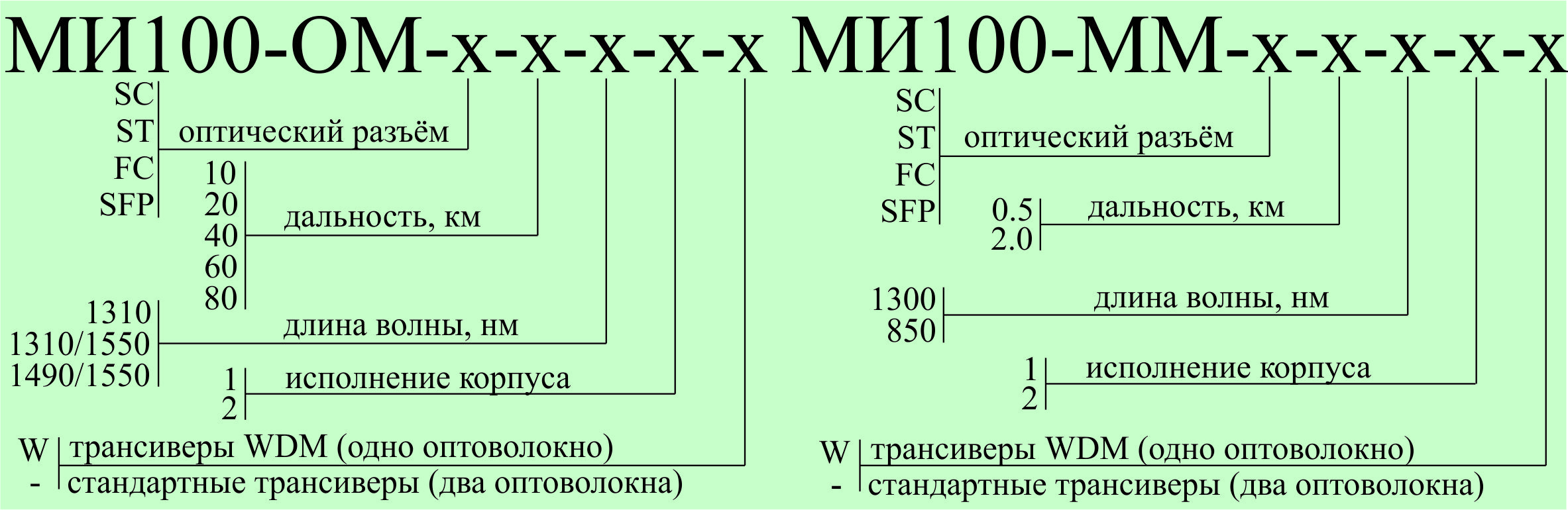

Данные для формирования заказа
