КУСИ
Коммутатор-удлинитель сетевой искробезопасный КУСИ.

Коммутатор-удлинитель сетевой искробезопасный КУСИ является стационарным изделием, объединяющим функционал двух модулей – два сетевых удлинителя и Wi-Fi модуль (выбор из двух модификаций, различных по диапазонам частот). Конструктивно коммутатор КУСИ представляет собой металлическую конструкцию прямоугольной формы, состоящую из двух камер: электронного блока, в котором располагаются электронные платы с присоединительными зажимами, и камеры вводов, оснащенной кабельными вводами. В камере вводов размещаются монтажные кабели. Допускается исполнение маршрутизатора без камеры вводов. В этом случае кабельные вводы размещаются на корпусе электронного блока. На боковых сторонах верхней камеры установлена антенна. КУСИ работают в паре и позволяют передавать сетевой трафик по 1, 2, 3 или 4-м парам шахтного телефонного кабеля. Каждая пара обеспечивает скорость порядка 5 Мбит/с, соответственно, для 4-х пар максимальная скорость составит 20 Мбит/с. Для дальностей более 6 км, где становится невозможно применение одной пары модемов, возможна установка промежуточных модемов-регенераторов, выполняющих функцию восстановления сигнала DSL.

КУСИ имеет Сертификат соответствия требованиям технического регламента таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» на применение в шахтах опасных по газу и пыли.

Основные технические характеристики:
Напряжение питания пост.тока, В 10...16
Интерфейсы Ethernet 100Base-T, RS485
Уровень и вид взрывозащиты PO Ex ia I Ma
Степень защиты от внешних воздействий IP54
Габаритные размеры, мм без камеры вводов - 300 x 440 x 120
с камерой вводой - 510 x 440 x 120
Масса не более, кг 9
Технические характеристики сетевого удлинителя:
Потребляемая мощность, не более Вт 3
Режимы работы - Автоопределение максимальной скорости, исходя из помеховой обстановки;
- заданная вручную фиксированная скорость.
Количество портов Ethernet 100Base-T 4+1 порт для RS485
Скорость передачи данных по одной паре, не менее Мбит/с 5
Предельная длина линии между модемами, м 5500 (параметры скорости и дальности сильно зависят от количества соединённых отрезков кабеля, его сечения и сопротивления)
Скорость передачи данных по RS485, бит/с 2400,4800,9600,19200
Управление Консоль через последовательный порт
Технические характеристики модуля Wi-Fi:

Модуль Wi-Fi доступен в двух исполнениях, отличающихся скоростью передачи данных, мощностью передатчика беспроводной связи и полосой частот:

КУСИ-120.00.10
Потребляемая мощность, не более Вт 4.5
Стандарты беспроводной связи Wi-Fi IEEE 802.11 a/b/g/n, 802.11ac
Порты 2хLAN, 1хWAN 1000BASE-T
Полоса частот, ГГц 2.412...2.4884, 5.180...5.825
Чувствительность приемника, дБм -88
Мощность передатчика, дБм 18
Управление Вёб-интерфейс
КУСИ-120.00.20
Потребляемая мощность, не более Вт 2
Стандарты беспроводной связи Wi-Fi IEEE 802.11 b/g/n
Порты 2хLAN, 1хWAN 100BASE-T
Полоса частот, ГГц 2.412...2.484
Чувствительность приемника, дБм -89
Мощность передатчика, дБм 18
Управление Вёб-интерфейс
Рабочие условия эксплуатации:
  • Температура окружающей среды: 0...50 °C
  • Пределы атмосферного давления: 87,8...119,7 кПа
  • Относительная влажность воздуха при 20°C: до 98% с конденсацией влаги

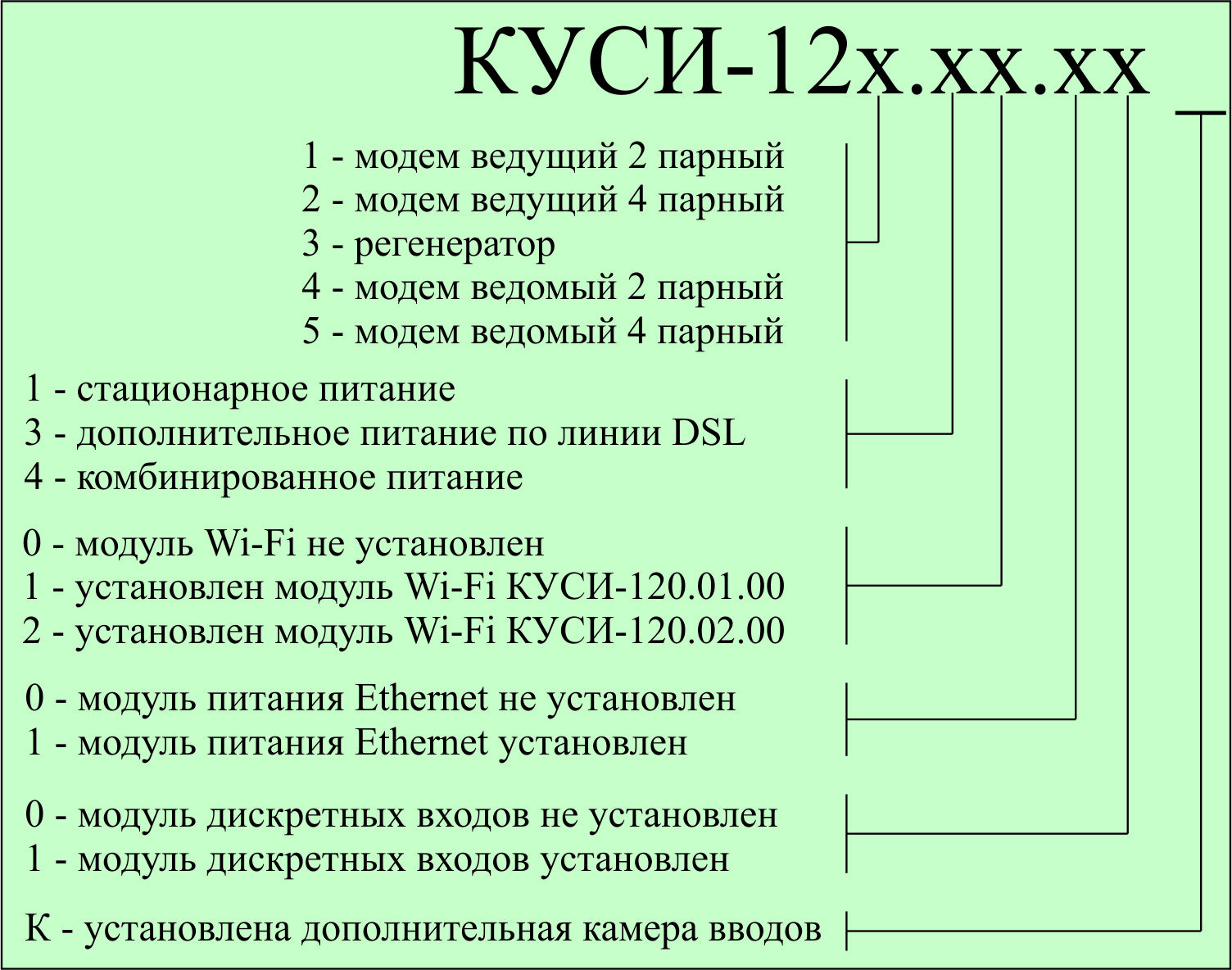

Данные для формирования заказа
