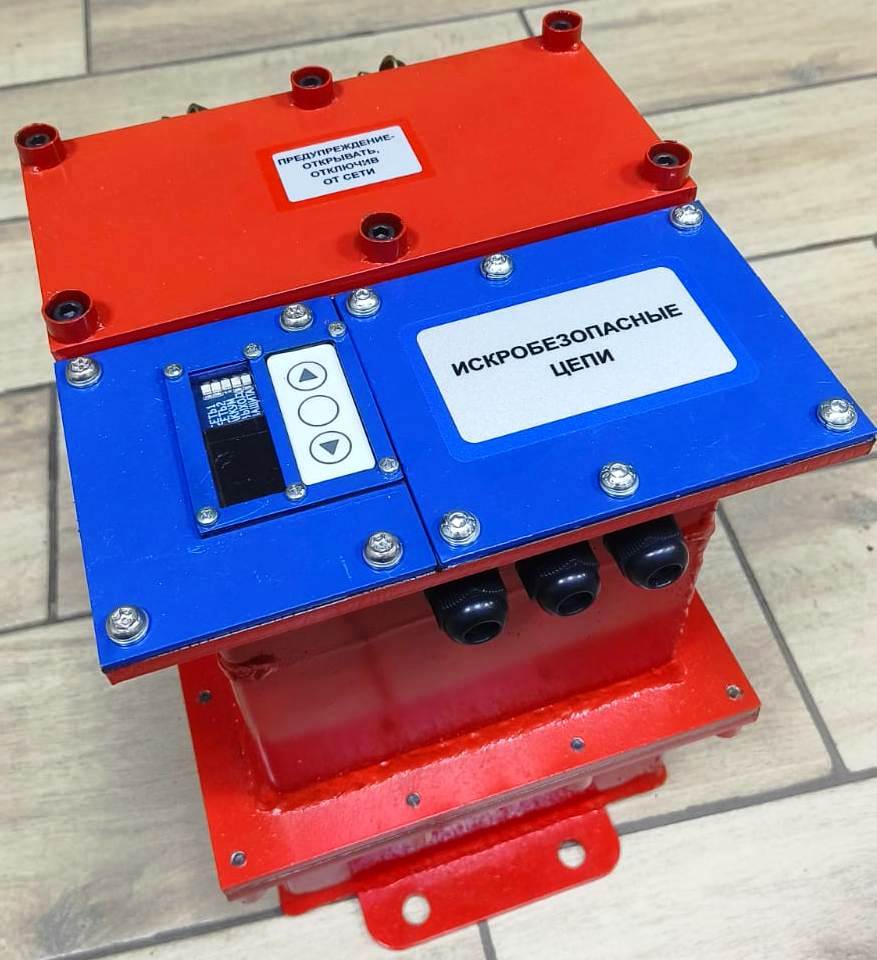

Блок питания взрывозащищенный с искробезопасным выходом БПВИ

Предназначен для питания искробезопасным низковольтным напряжением датчиков, устройств автоматики, компьютерных систем и устройств управления в шахтах опасных по газу или пыли.

Блок питания БПВИ имеет Сертификат соответствия требованиям технического регламента таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Изделие может поставляться как с батарейной поддержкой БПВИ-01, так и без батарейной поддержки БПВИ-02.

БПВИ обеспечивает следующие возможности:
  • одновременное подключение к двум сетям переменного тока частоты 50 Гц напряжением 30…150 В эфф для их взаимного резервирования;
  • формирование на двух силовых выходах (с общим минусом) искробезопасного напряжения 13.8…14.1 В с максимальным суммарным током обоих выходов не менее 1 А (типовое значение 1.2 А). При этом первый выход обеспечен батарейной поддержкой, а второй автоматически отключается при отсутствии напряжения по обоим сетевым входам, что позволяет раздельно подключать цепи, требующие и не требующие батарейной поддержки;
  • батарейную поддержку напряжения на первом выходе в течение не менее 18 часов при токе нагрузке 0.5 А (при условии полного заряда аккумулятора) с автоматическим бесперебойным переключением с сети на аккумулятор и обратно;
  • светодиодную индикацию наличия напряжения на каждом из сетевых входов и на выходе, индикацию срабатывания защиты при перегрузке выхода, а также индикацию степени заряженности аккумулятора и режима его работы (заряд/разряд);
  • отключение аккумулятора специальным выключателем в искробезопасном отсеке для предупреждения его саморазряда при транспортировании или хранении;
  • автоматическое отключение аккумулятора при его полном разряде для предупреждения выхода из строя;
  • кратковременное (на 5 минут) форсированное включение аккумулятора независимо от степени его заряженности для обеспечения возможности включения сетевого напряжения (в случае отключения его системой АГК);
  • автоматическое отключение выходов при уменьшении напряжения на них ниже установленного предела для защиты питаемых устройств от повреждений (защита от питания пониженным напряжением);
  • подключение к системному контроллеру по интерфейсу MODBUS RTU (RS485) с передачей информации о выходном напряжении, токе нагрузки, степени заряженности аккумулятора и состоянии изделия;
  • подключение переносного пульта с жидкокристаллическим индикатором и миниклавиатурой для установки сетевого адреса и скорости обмена информации, а также для контроля (непосредственно в месте установки изделия) выходного напряжения, выходного тока и степени заряженности аккумулятора;
  • сигнализацию наличия напряжения на каждом из сетевых входов с диодной и резисторной проверкой.
Габаритные размеры, мм:
  • с аккумуляторным отсеком - 330 x 300 x 290;
  • без аккумуляторного отсека - 210 x 300 x 290.
Масса изделия с аккумуляторным отсеком не более 22 кг.
